一、特性：

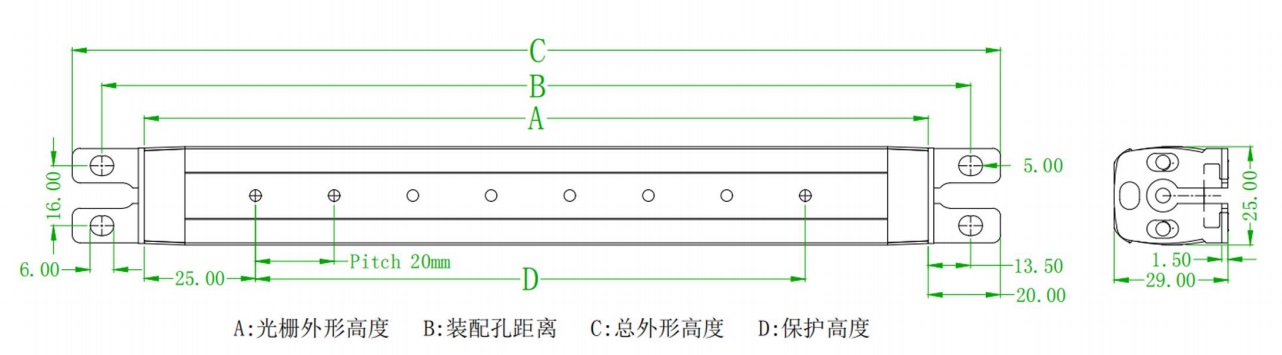

更豪TBN500系列安全光栅外形尺寸：26*30*H(mm）；

1.超强抗电磁辐射干扰处理电磁辐射复杂环境正常工作；

2.0.2到2米间自动调节；

3.10mm、20mm间距，保护高从100mm至620mm高度选择；

4.具有短路极性保护，光栅的任何短接反接不会损坏；

二、原理：

发光器发出的光直射到受光器，形成保护光栅；当光栅被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警；

三．更豪TBN500系列安全光栅组成单元：

1.发光器：由若干发光器件组成，发射红外光线；

2.受光器：由若干受光器件组成，接受红外光线，与发光器的发光器件一一对应，形成保护光栅，产生通光、遮光信号，同时通过信号电缆将信号传输给控制器对外部设备进行控制；发射器和接收器的工作电压是DC24V为安全电压，这样在发射器和接收器与操作工接触的时候，不会发生触电事故；

3.信号电缆：用来传输电源和发光器、受光器之间的信号；

4.固定螺丝：把发光器与受光器固定在机台上，用于安全光栅安装；
